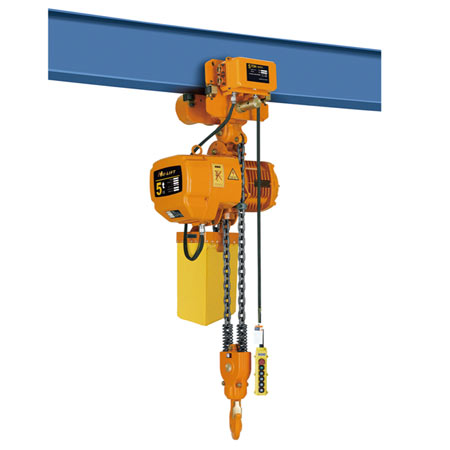

电动行走式环链电动葫芦

价格：0元

产品介绍

● 环链电动葫芦自重轻；极限尺寸小
● 链条在链轮中运行，不易脱落或跳槽，使用更加稳固
● 葫芦标配为单速，有双速可定制
● 标准起升高度为3米，其它高度可定制
● 标准电源为3相、380V、50Hz，其它电压可定制
● 另有7.5T、10T、20T、25T可定制

型号	载重（T）	承载链条根数	起升速度（m/min)	葫芦电机功率（KW)	链条规格(mm)	适用工字钢梁轨道（mm）	电动小车行走速度（m/min)	电动小车功率（KW）
ET05-01	0.5T	1	7.8	1.1	φ 6.3	68-130	11	0.12
ET10-01	1T	1	6.8	1.5	φ 7.1	68-130	11	0.4
ET10-02	1T	2	3.9	1.1	φ 6.3	68-130	11	0.4
ET20-01	2T	1	6.6	3.0	φ 10.0	82-178	11	0.4
ET20-02	2T	2	3.4	1.5	φ 7.1	82-178	11	0.4
ET30-01	3T	1	5.6	3.0	φ 11.2	100-178	11	0.75
ET30-02	3T	2	4.4	3.0	φ 10.0	100-178	11	0.75
ET50-02	5T	2	2.8	3.0	φ 11.2	100-178	11	0.75

型号	H(mm)	A(mm)	B(mm)	D(mm)	E(mm)	I(mm)	K(mm)	L(mm)	N(mm)	W(mm)	U(mm)	R(mm)	T(mm)	净/毛(KG)
ET05-01	580	455	230	240	155	φ 31	φ 31	29	20	180	100	140	159	64/70
ET10-01	650	520	260	300	176	φ 31	φ 42	32	24	207	113	142	231	100/108
ET10-02	680	455	230	240	155	φ 31	φ 42	32	24	207	113	142	231	90/97
ET20-01	770	615	295	430	265	φ 36	φ 49	40	30	237	127	142	231	158/174
ET20-02	815	520	260	300	236	φ 36	φ 49	40	30	237	127	142	231	117/126
ET30-01	830	615	295	430	265	φ 43	φ 59	48	35	265	140	142	231	174/191
ET30-02	930	615	295	430	320	φ 43	φ 59	48	35	265	140	142	231	188/205
ET50-02	1015	615	295	430	325	φ 54	φ 60	48	43	296	156	142	231	220/238
