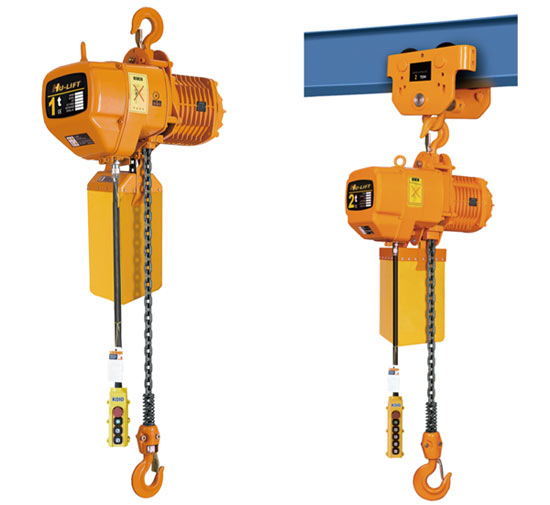

环链电动葫芦

价格：0元

产品介绍

● 环链电动葫芦自重轻；极限尺寸小
● 链条在链轮中运行，不易脱落或跳槽，使用更加稳固
● 标配为单速，有双速可定制
● 标准起升高度为3米，其它高度可定制
● 标准电源为3相、380V、50Hz，其它电压可定制
● 另有7.5T、10T、20T、25T可定制

型号	载重（T）	承载链条根数	起升速度（m/min)	电机功率（KW)	链条规格(mm)	净/毛(KG)
EH05-01	0.5	1	7.8	1.1	φ 6.3	42/46
EH10-01	1	1	6.8	1.5	φ 7.1	59/64
EH10-02	1	2	3.9	1.1	φ 6.3	49/53
EH20-01	2	1	6.6	3.0	φ 10.0	109/121
EH20-02	2	2	3.4	1.5	φ 7.1	68/73
EH30-01	3	1	5.6	3.0	φ 11.2	113/125
EH30-02	3	2	4.4	3.0	φ 10.0	127/139
EH50-02	5	2	2.8	3.0	φ 11.2	138/150

型号	H(mm)	A(mm)	B(mm)	D(mm)	E(mm)	I/K(mm)	J/L(mm)	M/N(mm)
EH05-01	580	455	230	240	155	φ 31	29	20
EH10-01	650	520	260	300	176	φ 42	32	24
EH10-02	680	455	230	240	155	φ 42	32	24
EH20-01	800	615	295	430	265	φ 49	40	30
EH20-02	835	520	260	300	236	φ 49	40	30
EH30-01	845	615	295	430	265	φ 59	48	35
EH30-02	950	615	295	430	320	φ 59	48	35
EH50-02	1030	615	295	430	325	φ 60	48	43
